マルチクリップ【φ52】

【スリム】

GSX-R1100(90-92)

GSX-R1100W(93-94)等にお勧めです!


3万円以上のお買い上げで全国送料無料!

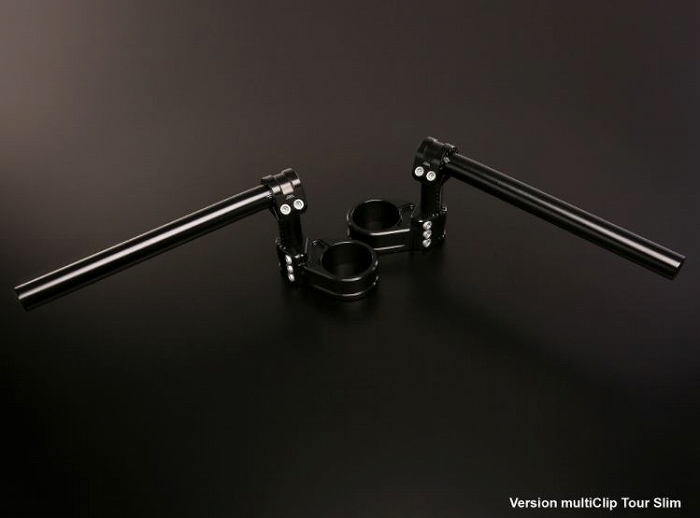

↑は、上下調整可能なバージョンツアーです。

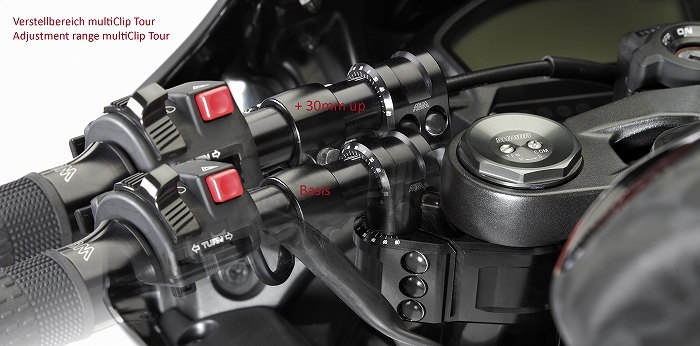

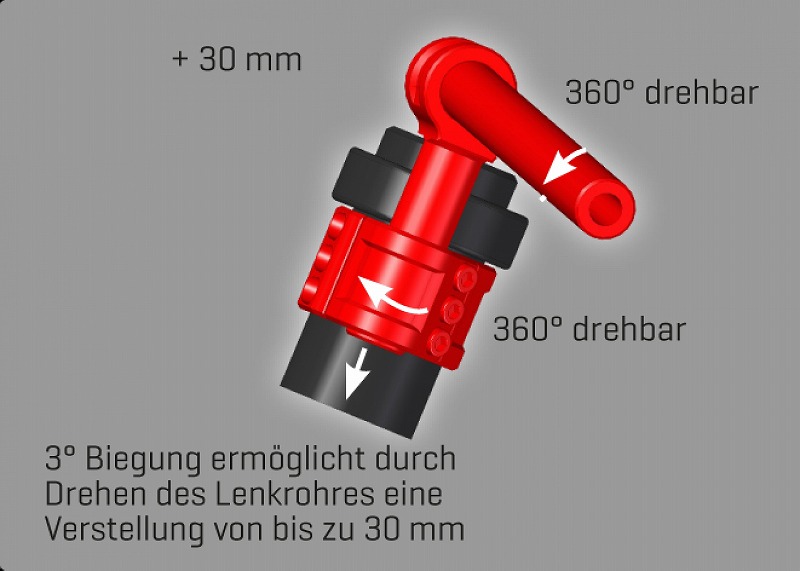

↑は、バージョンツアーの可動の解説です。

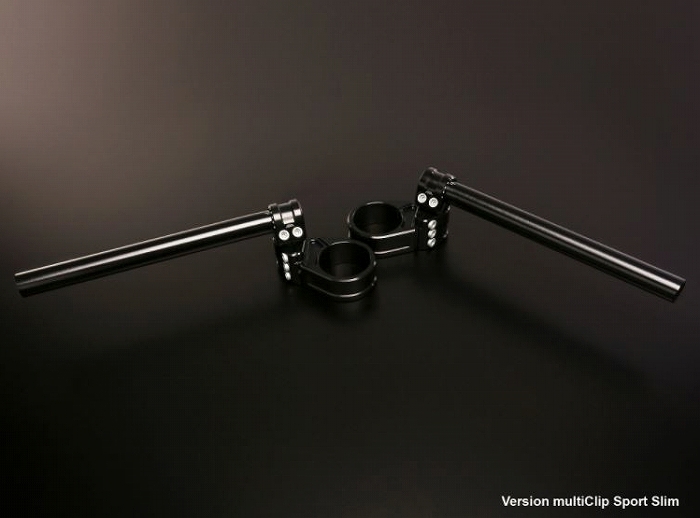

↑は、上下調整不可のバージョンスポーツです。

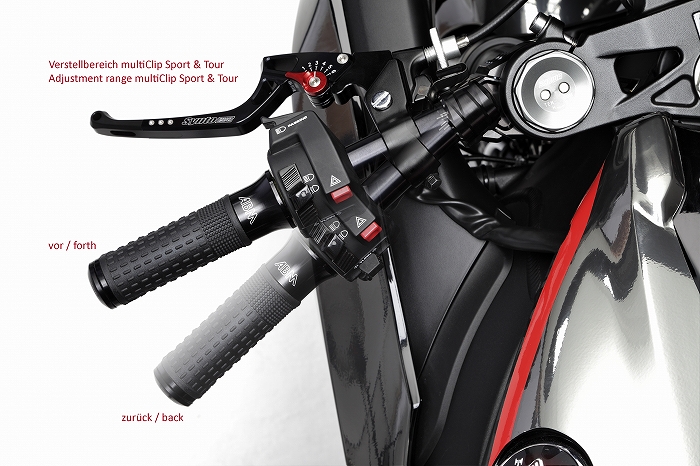

↑は、バージョンスポーツの可動の解説です。

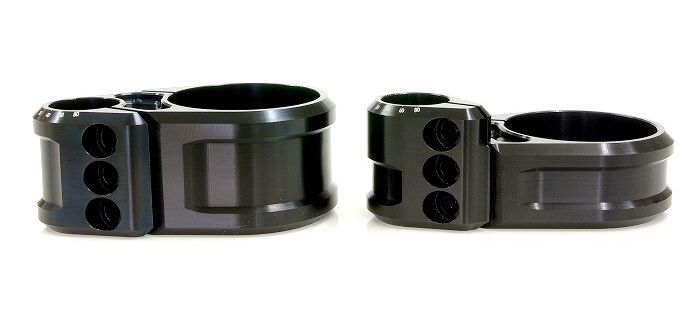

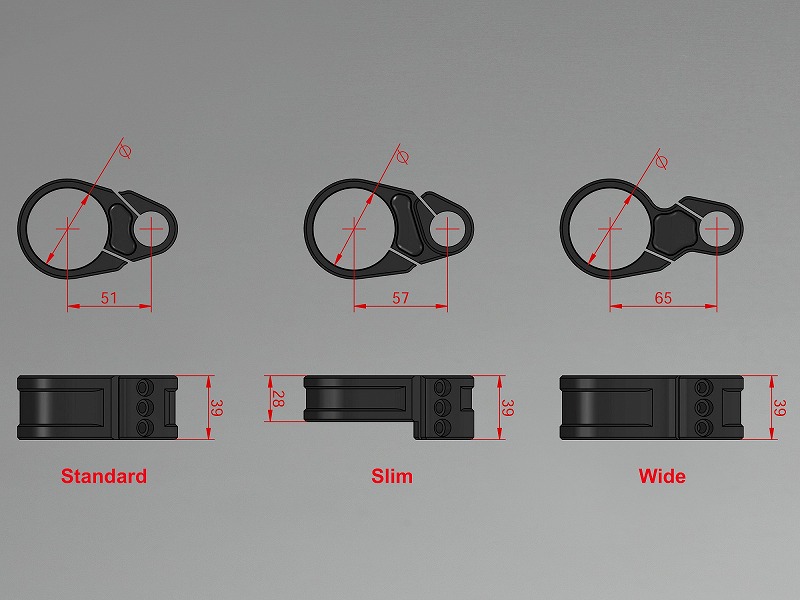

左側はマルチクリップ【φ50】のフォーククランプ部分で、
右側はマルチクリップ【φ50】【スリム】のフォーククランプ部分で、
【スリム】はフォーククランプ部分が通常のモデルの39mmに対して27mmと12mm薄くなる為、
フォークトップがトップブリッジよりも27mm以上突き出ている車種等にて、
マルチクリップをトップブリッジよりも上に装着する場合で、
通常のマルチクリップではフォークトップがフォーククランプ部分よりも奥まってしまうという場合にお勧めです。

ちなみに、
フォークの中心から上下移動するハンドルクランプ中心までの距離は、
通常のモデルの51mmに対して57mmと6mm多く外側にオフセットされます。







内径φ12(ABM製ハンドル) 内径φ14(LSL製ハンドル)
肉厚5.1mm 肉厚4.1mm

内径
材質
比強度
しなりの比較
ドイツABM製ハンドル
φ12
A2014
1
1
ドイツLSL製ハンドル
φ14
A2014
0.92
1.09
他社製汎用ハンドル
φ14.2
A6063
0.45
2.22

ドイツABM製ハンドルバーは、
同材質の内径がφ14〜φ14.4の他社製ハンドルバーに対して、
約10%程強度が高くしなりも少なくなり、
更には、
強度が低い安価なA6063を採用する多くの汎用ハンドルバーに対して、
実に2倍以上の強度としなりの少なさを達成しております。


他社製品にはない剛性感で売れてます

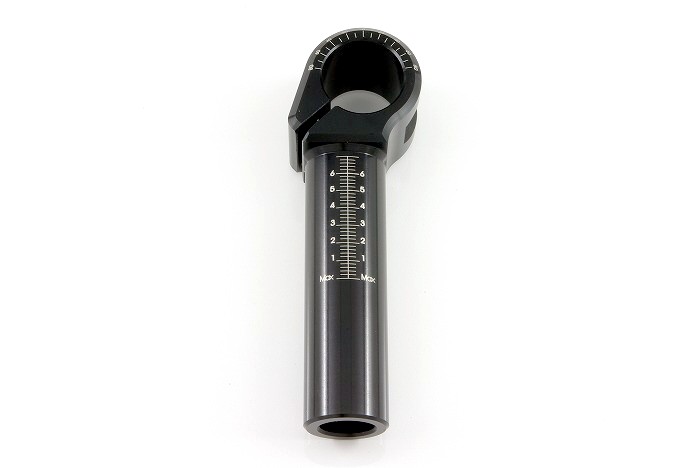

ハンドルクランプの目盛の単位は1mmで、
印字されている数字と数字の間の部分は実際には「5mm」で、
『6』の部分で「30mm」となりますので宜しくお願い致します。




↑はハンドルクランプ部分の画像で、
左から、
以前はオプションのみの設定でした『バージョン:ハイ(65mm上下調整可)』、
キットとしてセットされている『バージョン:ツアー(35mm上下調整可)』、
及び『バージョン:スポーツ(上下調整不可)』で、
これまでキットとしてのメーカーラインナップは、
『ツアー』と『スポーツ』のみでしたが、
ABMジャパン代表の山口が、
『ハイ』を装着した車両の快適さに感銘を受け、
2023年12月より、
本国ドイツではキット販売されていない、
オプションの『ハイ』をセットしたキットの販売も、
ABMジャパン独自にて開始致しました。




アルミ製パーツに鉄製などの材質が違うボルトを締め込みますと、
「カキッカキッ」と言った感触で締まり、
あまり気分も良く無いですが、
実際その抵抗感によりボルトが規定のトルクで締まらず、
通常のアルミ以外の材質のボルトですと、
トルク管理していても緩みの原因になる事が御座います。

しかし、
ABM製のマルチクリップに使用されているボルトは、
表面に特殊なコーティングが施されており、
パーツとボルトの材質が違うにも関わらず、
ボルトの締め付けが非常にスムーズな為、
締め付けトルクも安定し、
ボルトが緩みにくいというマルチクリップ専用の特殊なボルトですので、
繰り返しの使用で寿命がきた際や、
紛失された等でボルトを交換される場合にも、
必ず専用品を使用して下さい。

ちなみに、
マルチクリップの専用ボルトは、
↓のリンク先にて販売しております。

マルチクリップ用リペアキャップボルト


【スタンダードフロントフォークデータ】
●正立フォーク:インナーチューブ外径
●倒立フォーク:ハンドルクランプ部外径

注意!
●このデータリストはあくまでも参考です。データを基にカスタムを行う場合は、必ず現車を確認してください。
●このデータは単に取り付け部分の外径に対する助言的なもので、実際の取り付けの際には他のパーツと干渉問題が発生したり、ハンドルを切った際にも問題が発生する可能性も御座いますのでご注意して下さい。
このリストでのクレームは一切お受けできません。

φ52
GSX-R1100W(93-94)


★製品の特徴
※無段階に調整が可能です。
※0〜35mmの上下の調整も可能です。
※タレ角も調整可能です。
※レーザーマークによる目盛があります。
※ハンドル部分は外径22mmで内径は12mmと肉厚が厚く高強度です。
※ブラックのアルマイト処理が施されています。
※ドイツで製造されています。

【使用上の注意】
※ハンドル位置を決定した後は、フロントフォークを伸ばし切った状態にてブレーキホースやクラッチケーブル(もしくはクラッチホース)等の長さの確認をして頂き、長さが不足する場合には、別途延長したブレーキホースやクラッチケーブル(もしくはクラッチホース)等をご購入して対処して頂きたく宜しくお願い致します。
※装着車両によっては、ハンドルを切った際にカウルやタンク等にハンドルバーやレバーやスイッチボックス等のハンドル周りのパーツが干渉する場合がありますので、その場合にはハンドルストッパー等を追加して対処して頂きたく宜しくお願い致します。


【ご購入時の注意】


※交換は技術力のあるバイクショップに依頼して下さい。
※写真はイメージです(モデルチェンジ等で予告なく形状が変わることもあります)。
※商品は国内で取り付けの確認はしていない海外からの輸入品ですので、商品がメーカーも認める不良品の場合除き、基本的にノークレーム・ノーリターン(返品不可)にて予め御了承してください。
※商品取り付け時や商品取り付け後のトラブルに対しては、全て自己責任にて対処して頂きたく予め御了承してください。
※こちらの商品は、国内での取り付けの確認をし、そのコストを上乗せするのではなく、商品取り付け時や取り付け後のトラブルに関しては全てお客様の自己責任に頼る事で、商品価格を出来るだけ低く抑えるというスタンスで販売している商品ですので予め御了承してください。
※こちらの商品は、日本人のようなキメ細かなサービス精神は持たないドイツからの輸入品の為、日本人特有の肥大化した消費者意識を持ったヒステリックな方ではなく、何かトラブルが発生した場合においても、紳士的に対応出来る方のみご購入して頂きたく予め御了承してください。
※こちらの商品は、現在ABMジャパンの通販のみの販売の為、バイク用品店等でお求めすることは出来ませんので予め御了承してください。



【取り付け時の注意】

 同封のメーカーの説明図では、取り付けの際の締め付けトルクは、6 / 12 / 14.5 Nmの3段階で締めるよう推奨されています。

 しかし、こうした数値に頼る事なく、ネジ部にゴミ等の付着や変形等が無くスムーズにネジが入っていく事を確認後、締め付けるネジの単位面積当たりのトルクが一定になっている事を確認しながら、同一箇所の2本、あるいは3本のネジの締め付けトルクが均一になるよう適切な締め付けが出来る、こうしたカスタムパーツの取り付けが得意なショップ様の熟練された整備士の方に装着作業は依頼して頂きたく宜しくお願い致します。



バーエンドの同時購入を強く推奨します

 ABM製のハンドルをご購入された方で、バーエンドは安価な市販品を使用しようと、バーエンドは購入されなかったという方が、その後内径φ12に対応しているバーエンドは他社製ではほぼ販売されていない事に気付き、再度ABM製のバーエンドをご購入されるというケースが非常に多いのですが、前述のように、内径φ12に対応しているバーエンドは他社製品ではほぼ皆無ですので、注文の2度手間や余分な送料を節約する意味でも、ABM製のハンドルをご購入される場合には、↓にご紹介しております、ABM製の専用バーエンドを同時購入する事を強くお勧めいたしますので宜しくお願い致します。

 また、宣伝を兼ねた余談ですが、ABM製のスタッシュキャップバーエンドは、他社製品にはないスタイリッシュな外観が特徴で、他社製品を取り付けている他のライダーに対して、より所有する満足感が高い商品ですので、是非この機会に前向きにご購入をご検討して頂きたく、あわせて宜しくお願い致します。

他社製バーエンドの使用は、ほぼ不可能です



スタッシュキャップバーエンド
◆取り付けネジを隠す事でスタイリッシュな外観となります◆

スタンダードバーエンド

ショートバーエンド

スタッシュカバーバーエンド

スタッシュカバーバーエンドはメーカー廃盤により、
当店在庫が無くなり次第販売を終了致します。

また、
『スタッシュカバーバーエンド』を、
プルダウンにて『専用バーエンド』の項目の有る他の商品と同時購入される場合には、
『専用バーエンド』のプルダウンにて、
「専用バーエンドは購入しない」を選択後、
『スタッシュカバーバーエンド』の商品ページにて、
別途『スタッシュカバーバーエンド』を追加購入して頂ければ、
プルダウンにて『専用バーエンド』の項目の有る他の商品との同時購入が可能ですので、
ご参考にして頂ければ幸いです。


内径φ12用金属製スリーブ

テーパーナット(左右セット)

ABM製のバーエンドは、
以前は金属製のスリーブ&テーパーナットが同梱されておりましたが、
コスト削減の為か、
2018年よりゴム製に変更されてしまいました。

しかし、
ゴム製は金属製に比べて取り付け時の締め付けが弱く、
取り付けが弱い場合には走行中にバーエンドが脱落する可能性も高い為、
メーカーとの交渉成功、
及び供給の安定化を確認出来た事から、
ABMジャパンでは、
以前の金属製のスリーブ&テーパーナットを独自に仕入れ、
バーエンドに同梱する事と致しましたので宜しくお願い致します。
(2020年9月24日より)




↑のように組み立て、
アルミ製のスリーブが、
ハンドルの内壁部分に接触する程度まで予めすり割りを広げておき、
ハンドル端部に差し込んだ後に取り付けボルトを締めていけば、
しっかりと締まったという手応えと共に、
ゴム製より強固な取り付けが可能です。

※画像のバーエンドはスタッシュキャップバーエンドです。


CNC削り出しグリップ

ハンドルバー・ドリリング・ジグ
◆スイッチボックスの回り止め用の穴あけの際にお勧めです◆

マルチクリップ&レースクリップ用リザーブタンクステー

ブレーキライン延長用
バンジョー&バンジョーボルト【4cm:90度】

『マルチクリップ・セパレートハンドル』の、
『バージョン:ツアー』及び『バージョン:スポーツ』に交換した事で、
ブレーキホースを約4cm程延長されたい場合に、
ホースをアッセンブリで交換するのではなく、
既存のホースに追加するだけで延長出来るという便利グッズです。

ちなみに、
ABS付き車で、
ABSユニットがタンク下に有る車種などは、
ABSユニットからマスターまでのホースを交換する際に、
わざわざタンク周りも外す必要が生じ手間がかかりますが、
こちらのバンジョーを追加するだけであれば、
タンク等を外す必要性もなく、
インスタントに延長が可能となる点も利点です。

※バンジョーボルトの締め付けには、
T40サイズのトルクスのレンチが必要ですので宜しくお願い致します。

注:個別車種による特徴やハンドルのセットによっては、
こちらの商品を使用しても長さは足りなくなる可能性も御座いますのでご注意して頂くと共に、
使用しても長さが足りなかった、
あるいは干渉問題等が発生して使用不可だったと言ったクレームにはお応え出来ませんので、
ご購入の際は全てお客様の自己責任にてご判断して頂きたく予め御了承してください。
