ハーレー・ダビッドソン・ロードスター用マルチクリップ【φ55】【ハーレー用１インチバー】


ご利用規約 \| 配送方法＆送料 \| お支払方法	ドイツ製高級カスタムパーツＡＢＭ

Home　＞　マルチクリップ・セパレートハンドル　＞　マルチクリップ【φ55】【ハーレー用１インチバー】

マルチクリップ【φ55】

【ハーレー用１インチバー】

累計販売数48セット！

ロードスター（XL1200CX）等にお勧めです！

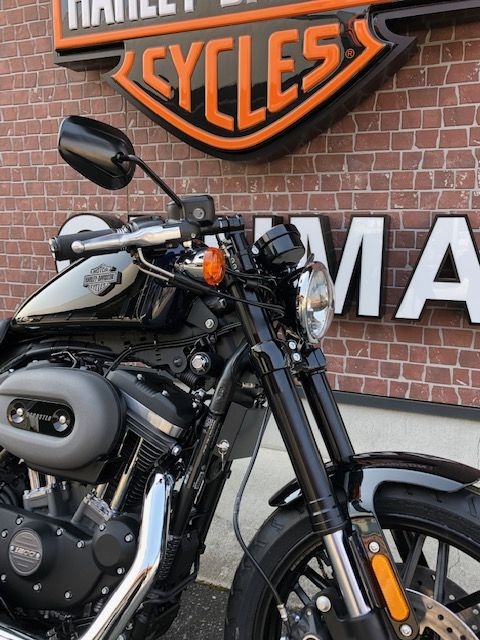

↑は、
ドイツのビルダーの使用例です。

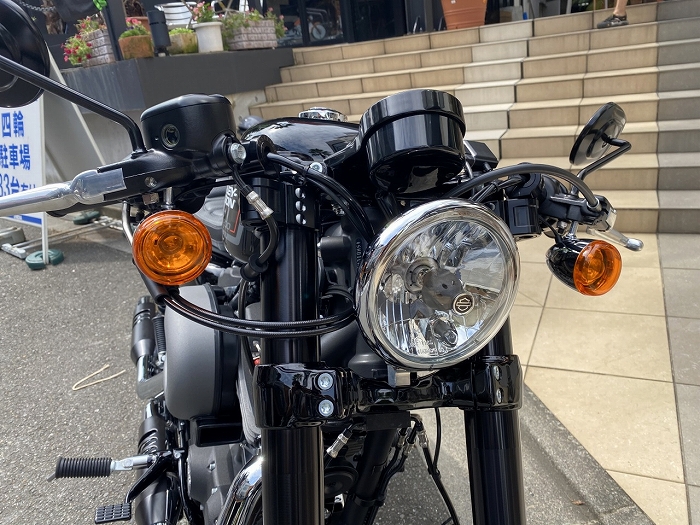

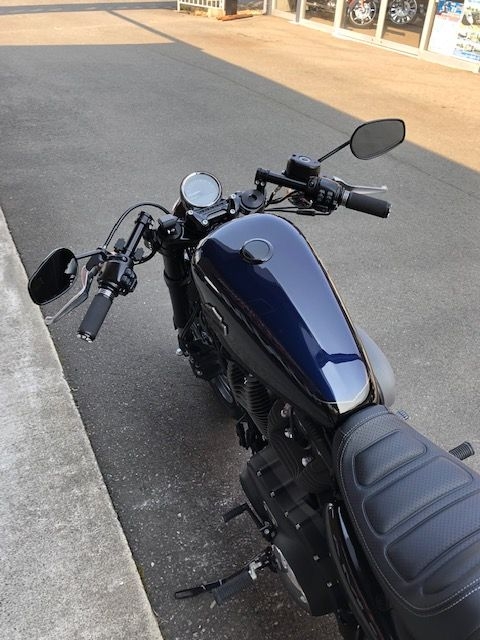

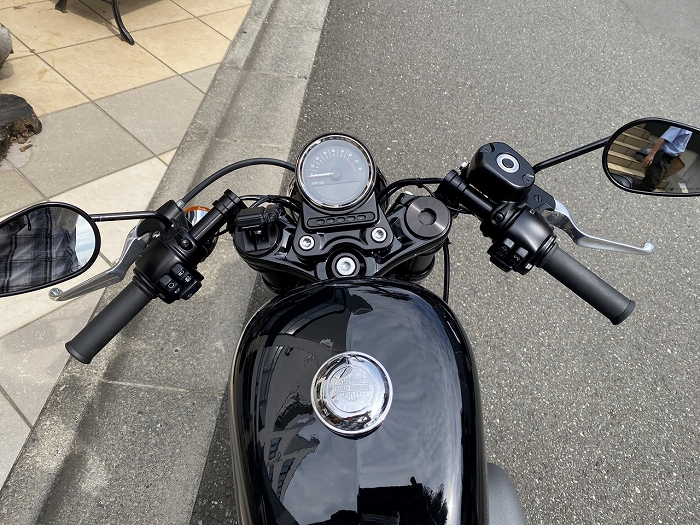

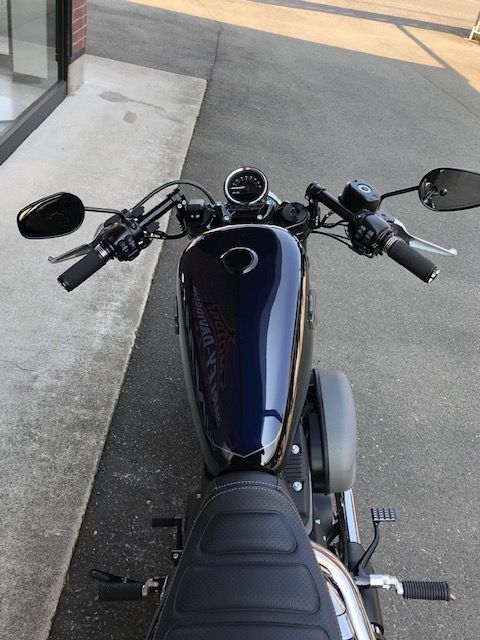

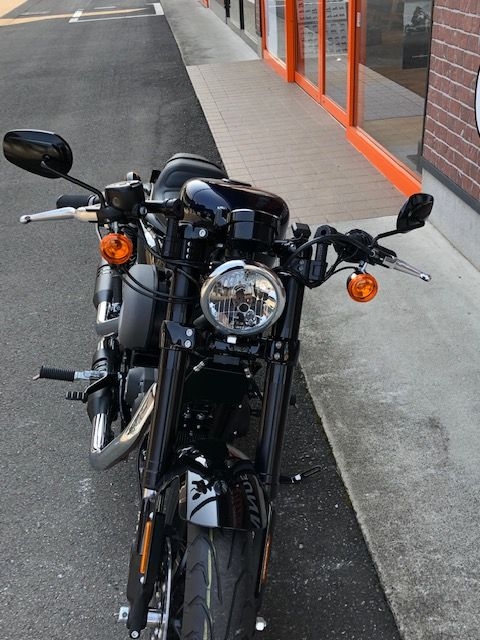

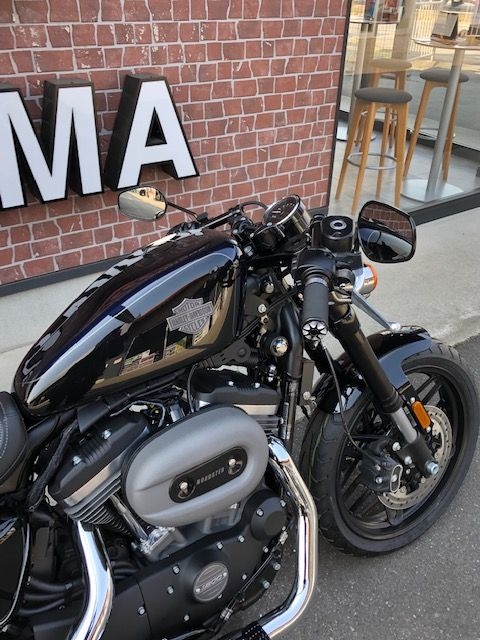

↑は、
XL1200CXへの『バージョンツアー』の装着例です。

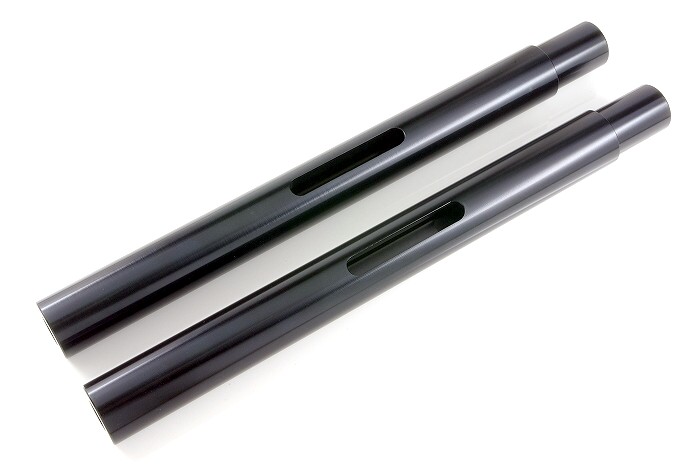

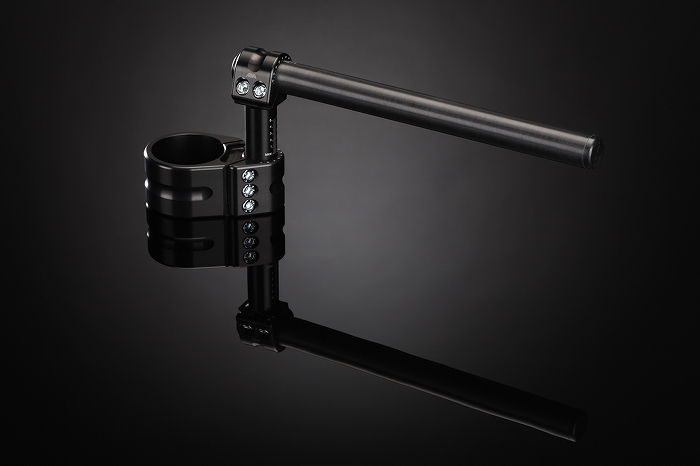

↑は、
ハーレー用の外径が１インチ（25.4mm）のハンドルバーで、
ハンドルクランプ差込部分はφ22.2（22.2mm）です。

また、
ハーネスの逃がし加工を施した座ぐり部分は、
ハンドルエンド部分から108mmの所から8mmの幅で55mmの長穴で加工されておりますが、
非貫通式のグリップを使用している事で
座ぐりの位置が合わないという場合には、
お手数をおかけし大変恐縮ですが、
貫通式のグリップを使用する事で、
座ぐりの位置を合わせやすくするか、
ハンドルバーのサイド部分を切断するなどして、
お客様の方で工夫して頂きたく予め御了承してください。

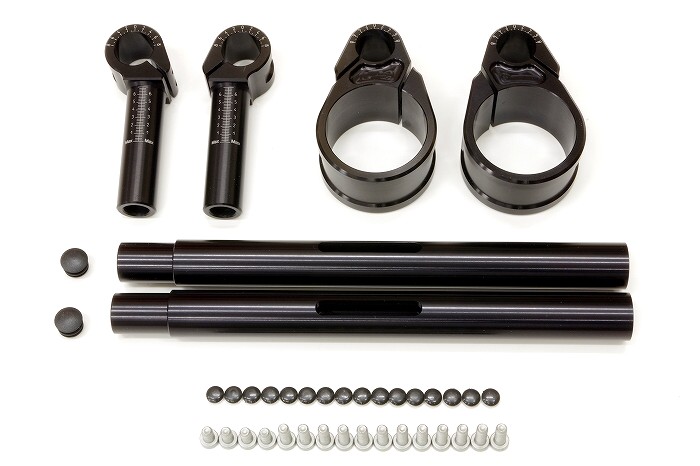

↑は、
『バージョンツアー』のキット内容です。

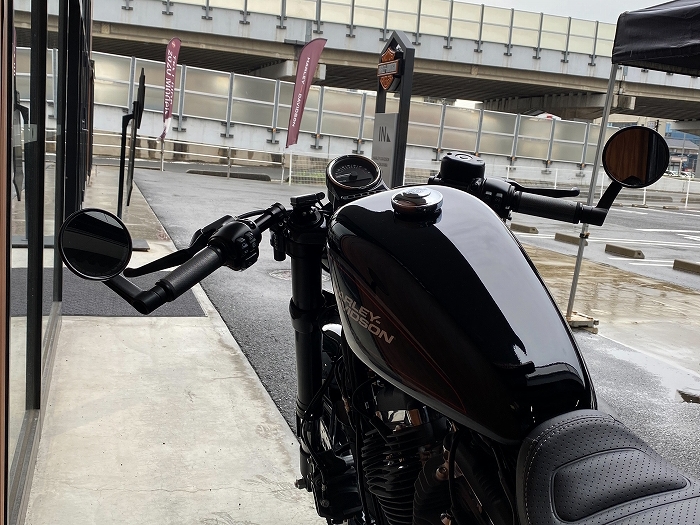

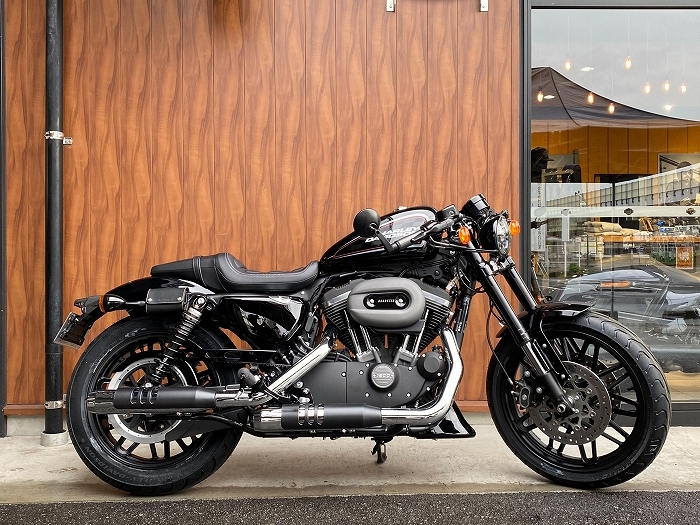

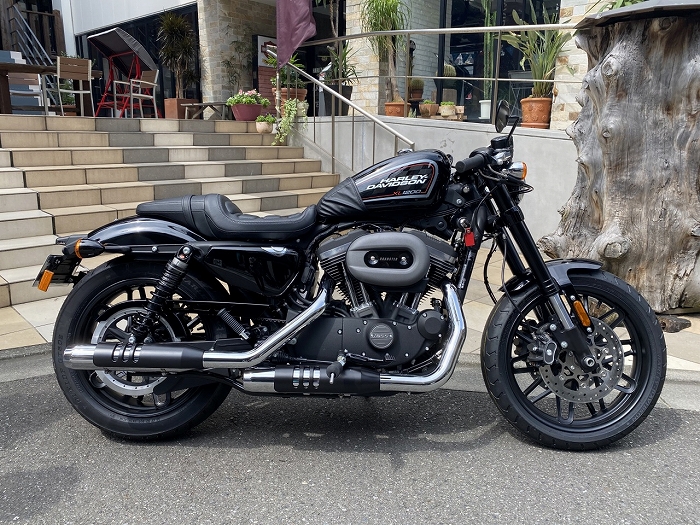

↑は、

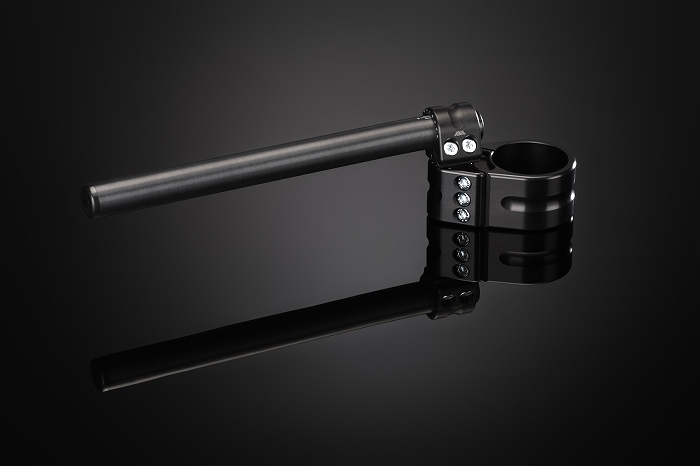

XL1200CXへの『バージョンスポーツ』の装着例です。

↑は、
『バージョンスポーツ』のキット内容です。

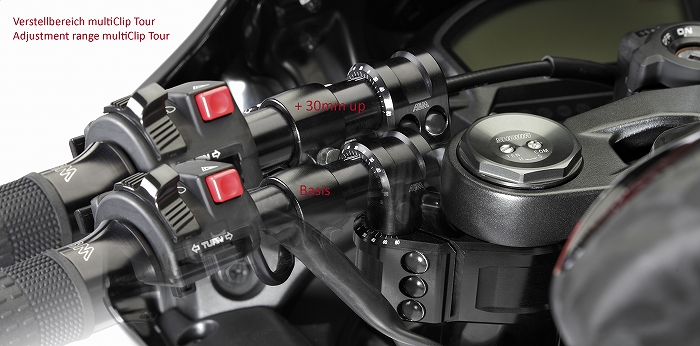

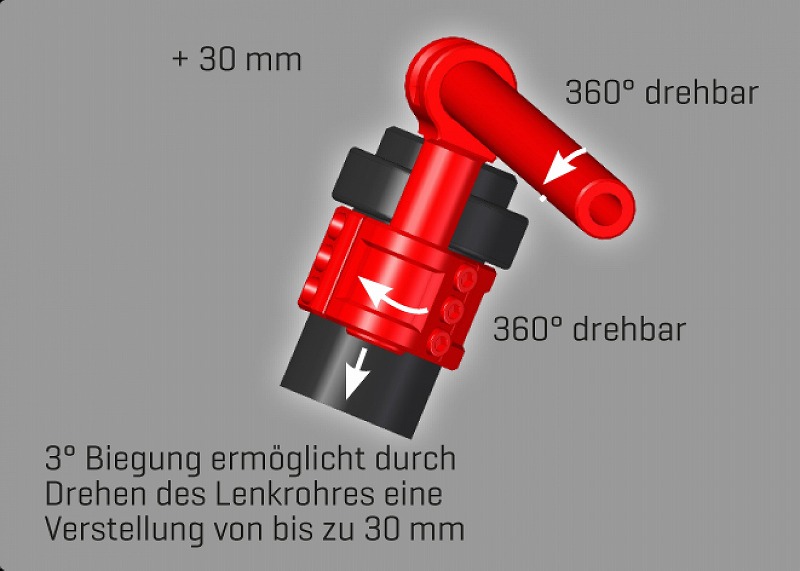

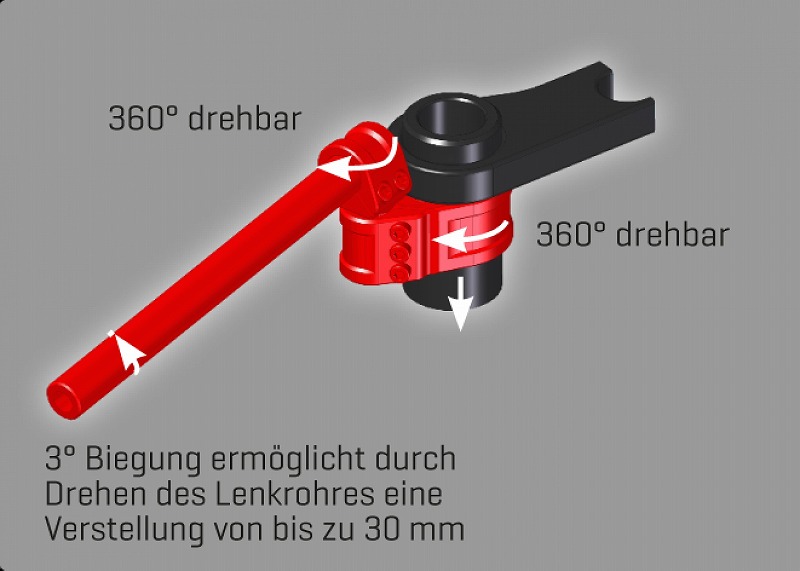

↑の画像では上下の調整幅が30mmとなっておりますが、
実際には35mmの調整が可能です。

注：１インチバー用は垂れ角の調整が出来ませんので予め御了承してください。

注：１インチバー用は垂れ角の調整が出来ませんので予め御了承してください。

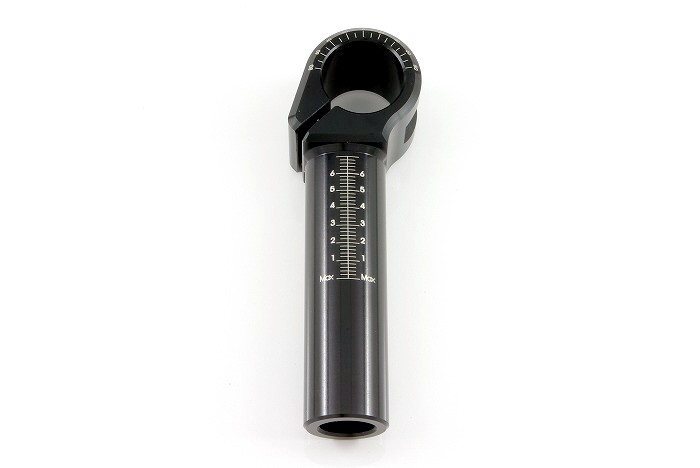

ハンドルクランプの目盛の単位は1mmで、
印字されている数字と数字の間の部分は実際には「5mm」で、
『６』の部分で「30mm」となりますので宜しくお願い致します。

アルミ製パーツに鉄製などの材質が違うボルトを締め込みますと、
「カキッカキッ」と言った感触で締まり、
あまり気分も良く無いですが、
実際その抵抗感によりボルトが規定のトルクで締まらず、
通常のアルミ以外の材質のボルトですと、
トルク管理していても緩みの原因になる事が御座います。

しかし、

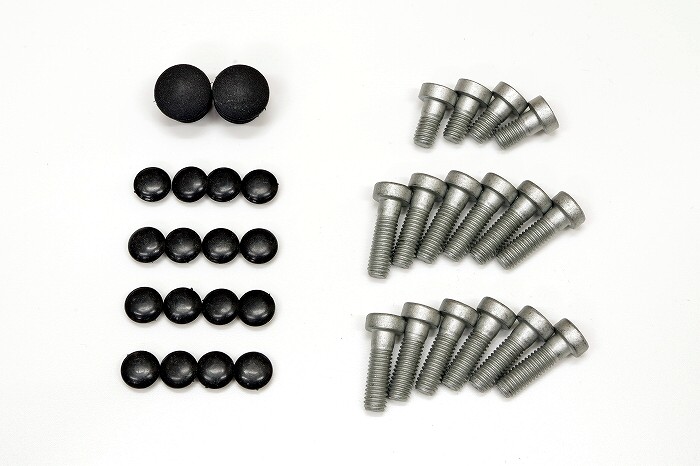

ＡＢＭ製のマルチクリップに使用されているボルトは、
表面に特殊なコーティングが施されており、
パーツとボルトの材質が違うにも関わらず、
ボルトの締め付けが非常にスムーズな為、
締め付けトルクも安定し、
ボルトが緩みにくいというマルチクリップ専用の特殊なボルトですので、
繰り返しの使用で寿命がきた際や、
紛失された等でボルトを交換される場合にも、
必ず専用品を使用して下さい。

ちなみに、
マルチクリップの専用ボルトは、
↓のリンク先にて販売しております。

マルチクリップ用リペアキャップボルト

【使用上の注意】

・ハンドル位置を決定した後は、フロントフォークを伸ばし切った状態にてブレーキホースやクラッチケーブル（もしくはクラッチホース）等の長さの確認をして頂き、長さが不足する場合には、別途延長したブレーキホースやクラッチケーブル（もしくはクラッチホース）等をご購入して対処して頂きたく宜しくお願い致します。

・装着車両によっては、ハンドルを切った際にカウルやタンク等にハンドルバーやレバーやスイッチボックス等のハンドル周りのパーツが干渉する場合がありますので、その場合にはハンドルストッパー等を追加して対処して頂きたく宜しくお願い致します。

【ご購入時の注意】

・交換は技術力のあるバイクショップに依頼して下さい。

・写真はイメージです（モデルチェンジ等で予告なく形状が変わることもあります）。

・こちらの商品は、日本人のようなキメ細かなサービス精神は持たないドイツからの輸入品の為、日本人特有の肥大化した消費者意識を持ったヒステリックな方ではなく、何かトラブルが発生した場合においても、紳士的に対応出来る方のみご購入して頂きたく予め御了承してください。

【取り付け時の注意】

同封のメーカーの説明図では、取り付けの際の締め付けトルクは、6 / 12 / 14.5 Nmの３段階で締めるよう推奨されています。

しかし、こうした数値に頼る事なく、ネジ部にゴミ等の付着や変形等が無くスムーズにネジが入っていく事を確認後、締め付けるネジの単位面積当たりのトルクが一定になっている事を確認しながら、同一箇所の２本、あるいは３本のネジの締め付けトルクが均一になるよう適切な締め付けが出来る、こうしたカスタムパーツの取り付けが得意なショップ様の熟練された整備士の方に装着作業は依頼して頂きたく宜しくお願い致します。

専用バーエンドの同時購入を強く推奨します

ＡＢＭ製のハンドルをご購入された方で、
バーエンドは安価な市販品を使用しようと、
バーエンドは購入されなかったという方が、
その後内径φ12に対応しているバーエンドは他社製ではほぼ販売されていない事に気付き、
再度ＡＢＭ製のバーエンドをご購入されるというケースが非常に多いのですが、
前述のように、
内径φ12に対応しているバーエンドは他社製品ではほぼ皆無ですので、
注文の２度手間や余分な送料を節約する意味でも、
ＡＢＭ製のハンドルをご購入される場合には、
↓にご紹介しております、
ＡＢＭ製の専用バーエンドを同時購入する事を、
強くお勧めいたしますので宜しくお願い致します。

他社製バーエンドの使用は、ほぼ不可能です

スタンダードバーエンド

ショートバーエンド

内径φ12用金属製スリーブ
＆
テーパーナット（左右セット）

ＡＢＭ製のバーエンドは、
以前は金属製のスリーブ＆テーパーナットが同梱されておりましたが、
コスト削減の為か、
2018年よりゴム製に変更されてしまいました。

しかし、
ゴム製は金属製に比べて取り付け時の締め付けが弱く、
取り付けが弱い場合には走行中にバーエンドが脱落する可能性も高い為、
メーカーとの交渉成功、
及び供給の安定化を確認出来た事から、
ＡＢＭジャパンでは、
以前の金属製のスリーブ＆テーパーナットを独自に仕入れ、
バーエンドに同梱する事と致しましたので宜しくお願い致します。
（2020年9月24日より）

↑のように組み立て、
アルミ製のスリーブが、
ハンドルの内壁部分に接触する程度まで予めすり割りを広げておき、
ハンドル端部に差し込んだ後に取り付けボルトを締めていけば、
しっかりと締まったという手応えと共に、
ゴム製より強固な取り付けが可能です。




ハンドルバー・ドリリング・ジグ

◆スイッチボックスの回り止め用の穴あけの際にお勧めです◆




マルチクリップ＆レースクリップ用リザーブタンクステー

ブレーキライン延長用
バンジョー＆バンジョーボルト【４cm：90度】

『マルチクリップ・セパレートハンドル』に交換した事で、
ブレーキホースを約４cm程延長されたい場合に、
ホースをアッセンブリで交換するのではなく、
既存のホースに追加するだけで延長出来るという便利グッズです。

ちなみに、
ABS付き車で、
ABSユニットがタンク下に有る車種などは、
ABSユニットからマスターまでのホースを交換する際に、
わざわざタンク周りも外す必要が生じ手間がかかりますが、
こちらのバンジョーを追加するだけであれば、
タンク等を外す必要性もなく、
インスタントに延長が可能となる点も利点です。

※バンジョーボルトの締め付けには、
T40サイズのトルクスのレンチが必要ですので宜しくお願い致します。

注：個別車種による特徴やハンドルのセットによっては、
こちらの商品を使用しても長さは足りなくなる可能性も御座いますのでご注意して頂くと共に、
使用しても長さが足りなかった、
あるいは干渉問題等が発生して使用不可だったと言ったクレームにはお応え出来ませんので、
ご購入の際は全てお客様の自己責任にてご判断して頂きたく予め御了承してください。
